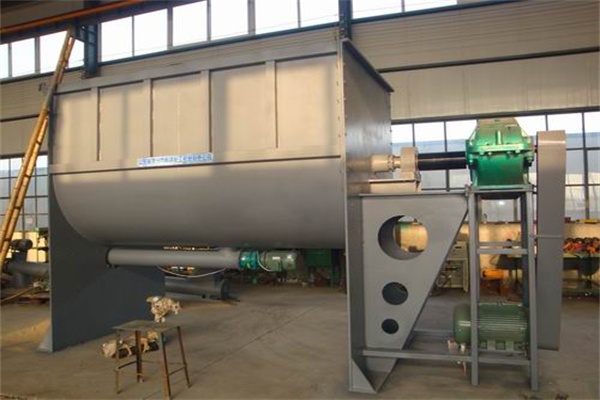

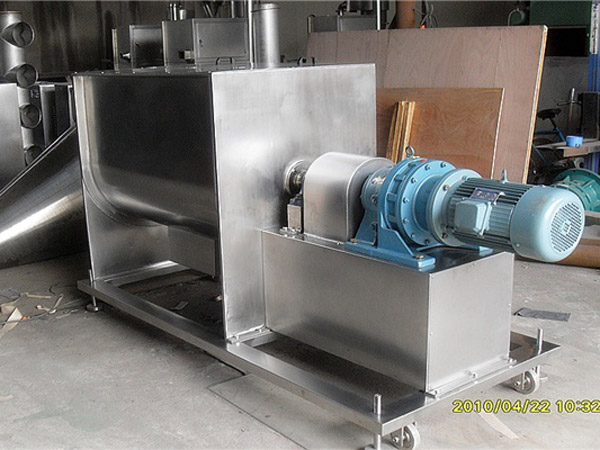

WLDH系列臥式螺帶混合機
WLDH系列臥式螺帶混合機
簡介：工作原理： 臥式螺帶混合機由安裝于攪拌軸上的內外徑螺旋帶動桶體內物料翻動，使攪拌器在桶體內大范圍翻動物料。攪拌器結構上，螺旋設計成內外、左右互為反螺旋，攪拌器工作時內螺旋帶動靠近軸心處物料做軸心旋轉，軸向由內至兩側推動，外螺旋帶動靠近筒壁物料做軸心旋轉，軸向由兩側至內推動，于是造成物料在筒體內對流循環、剪切滲混，完成物料在較短時間內快速均勻混合。設備流程工藝：介紹：1、在可行性因數下，臥式螺帶混合機···
詳細介紹
工作原理：
臥式螺帶混合機由安裝于攪拌軸上的內外徑螺旋帶動桶體內物料翻動，使攪拌器在桶體內大范圍翻動物料。攪拌器結構上，螺旋設計成內外、左右互為反螺旋，攪拌器工作時內螺旋帶動靠近軸心處物料做軸心旋轉，軸向由內至兩側推動，外螺旋帶動靠近筒壁物料做軸心旋轉，軸向由兩側至內推動，于是造成物料在筒體內對流循環、剪切滲混，完成物料在較短時間內快速均勻混合。
設備流程工藝：
介紹：
1、在可行性因數下，臥式螺帶混合機的混合效果不受顆粒的大小、密度影響，對有粘性物料亦有很好的混合效果。
2、平穩的混合過程降低了對易碎物料的破壞，加裝飛刀結構亦起破碎作用。
3、臥式結構較低機身高度，便于安裝。
4、攪拌結構中，正反旋轉螺條安裝于同一水平軸上，形成一個低動力高效的混合環境。
5、臥式螺帶混合機主要用于膩?zhàn)臃鄣纳a(chǎn)，也可作為入門級的保溫砂漿混合機。
技術參數：
型號 | 電機功率kw | 全容積M3 | 主軸轉速r/min | 混合量kg | 外形尺寸 | 設備重量 |
WLD-0.5 | 5.5 | 0.5 | 63 | 150~350 | 2372*812*1272 | 1050kg |
WLD-1.0 | 11 | 1.0 | 43 | 300~700 | 2700*1036*1574 | 1760Kg |
WLD-2.0 | 15 | 2.0 | 33 | 600~1400 | 3356*1236*1774 | 2500Kg |
WLD-3.0 | 18.5 | 3.0 | 33 | 900-2100 | 3356*1336*2024 | 3400Kg |
WLD-4.0 | 22 | 4.0 | 33 | 1200-2800 | 4210*1414*2108 | 4200Kg |
注：
* 表中混合量是以比重為1的粉料為介質所測數據，臥式螺帶混合機選型應根據物料的目數、比重等參數進行計算。
* 如有高溫、高壓、易燃、易爆、腐蝕性等工況時，必須提供詳細數據，以便另行選型定制。
* 本表數據如有更改，恕不另行通知，正確參數以提供的臥式螺帶混合機實物為準。
* 本表未能包括所有設備信息，更多信息請和我們銷售工程師聯系。
功能選擇：
- 出料方式：手動 電動 氣動
- 主軸密封方式：填料密封 填料+氣密封 機械密封
- 攪拌器形式：雙向連續式螺帶 單向連續式螺帶 雙向斷開式螺帶 單向斷開式螺帶
- 驅動方式：直聯式 分體式（皮帶/鏈條）
- 混合機材質：碳鋼 物料接觸不銹鋼（SS304/SS316） 全部不銹鋼（SS304/SS316） 內部涂層
- 主軸：?jiǎn)味问?nbsp; 多段式
- 筒體開口：標準法蘭口 快開式投料口 除塵器口 人工投料口 側身清洗門
- 出料閥：蝶閥 球閥 梅花閥 翻板閥
- 其他：噴液/噴霧 加熱/冷卻 除塵/真空 臨時取樣
